利達LD6803G 輸入/輸出模塊接線安裝技術

介紹：

LD6803G 采用單片機和智能軟件，特殊防潮技術、表面貼裝(SMT)生產工藝和插拔式結構設計，工作穩定可靠。與兩線制火災報警控制器配合使用，

接控制器的多線盤輸出，將多線盤的原本 3 線簡化為 2 線，主要用于送風機、排風機、電梯、切斷電源、空調等設備的控制。本產品無污染、功耗低，適

用于各種工業及民用建筑。滿足 GB 16806-2006《消防聯動控制系統》、CCCF-CPRZ-15《消防類產品認證實施規則》，取得消防產品認證證書。

功能：

★ 配合 LD9203EN-T/T1 聯動輸出啟動端使用，有極性。無需外接 24V 電源。

★ 無編碼，本身不占地址點，對應多線盤的地址。

★ 可輸出一路 DC 24V/0.1A 電壓信號(初始啟動時提供 1.0A/200ms 的脈沖信號)。

★ 可輸入一路無源開關量信號。

★ 輸入線短路時模塊返回反饋信號，輸入線斷路、輸出線短路或斷路時，模塊返回故障信號。

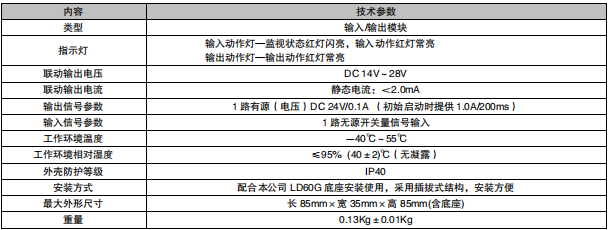

主要技術指標：

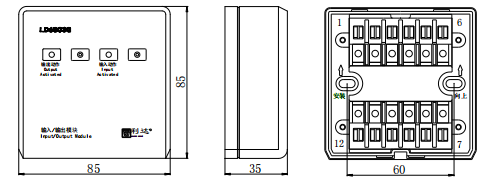

外形結構示意圖：

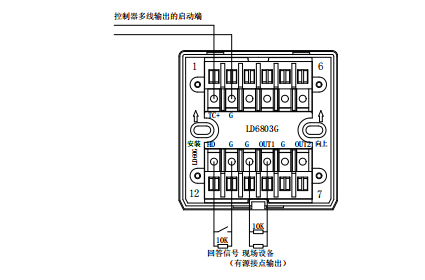

接線示意圖：

備注：HD-、OUT-可共用一根線。

安裝步驟：與 LD4400G-1 相同。
